如何判别晶闸管的好坏

小鱼儿157333五点来料发表时间:2022-07-26
来源:网络整理
小鱼儿157333五点来料浏览量: 2988

晶闸管(Thyristor)我们上期有了解过,我们平常也叫它可控硅。是20世纪50年代美国通用电气公司开发出世界上第一款晶闸管产品,并于1958年将其商业化



晶闸管是PNPN四层半导体结构,它有三个极:阳极,阴极和控制极;晶闸管具有硅整流器件的特性,能在高电压、大电流条件下工作,且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。作为如此重要的控制组件,如何检查它的好坏与否呢?



一般情况下制造厂通常已提供了许多有关晶闸管特性的各种资料数据或图表,供使用者参考但是,有时候仍然有自行测试的必要下面仅介绍一种利用万用表的欧姆档来识别管脚和判别管子好坏的办法。

一只良好的晶闸管,其阳极A与阴极K之间应为高阻值,所以,当万用表试A -K间的电阻时,不论电表如何接都应为高阻值。而G-K间的逆向电阻比顺向电阻越大,表示晶闸管性能良好。

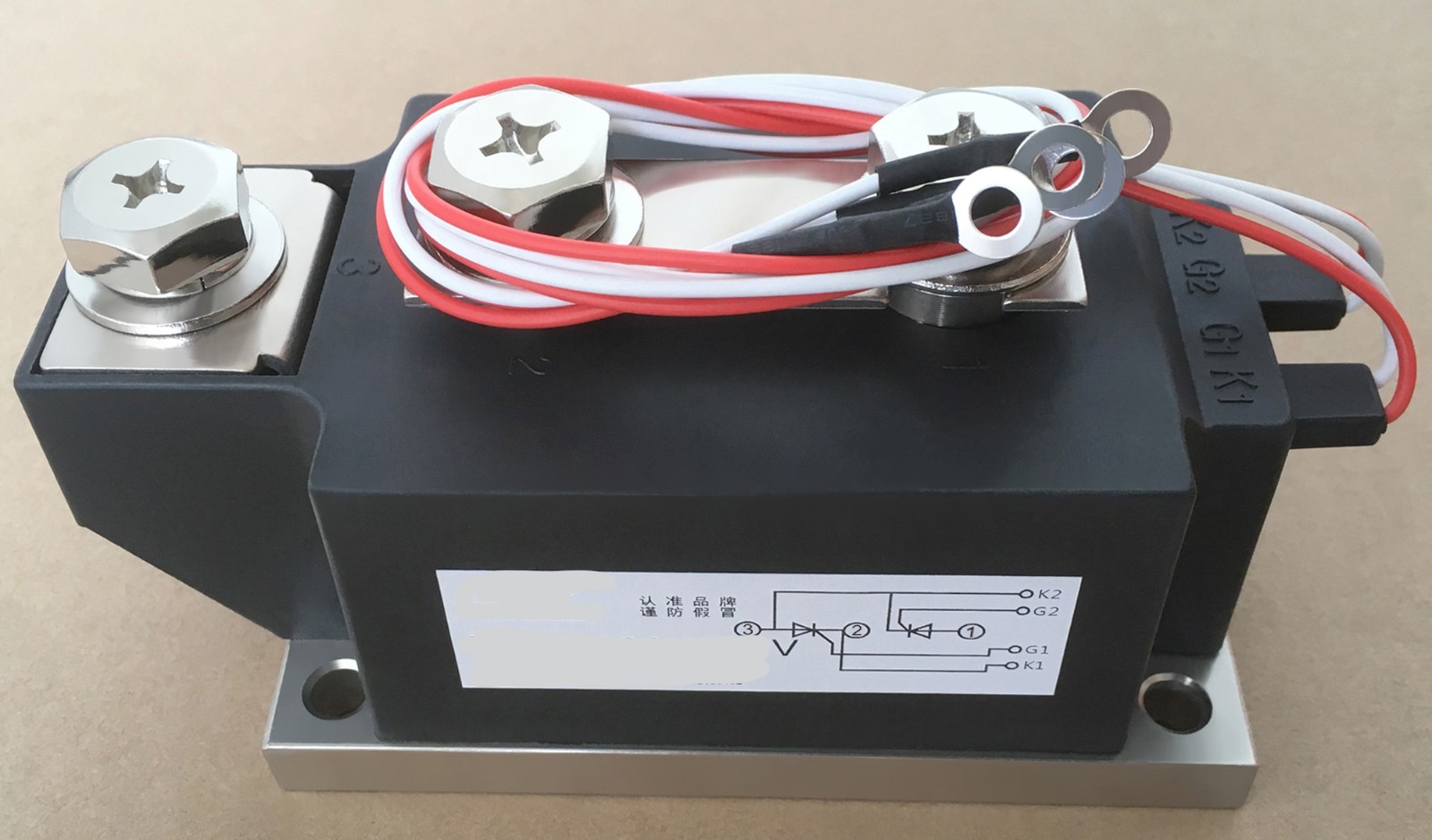

小鱼儿157333五点来料



1)单向可控硅的检测。

万用表选电阻R*1Ω挡,用红、黑两表笔分别测任意两引脚间正反向电阻直至找出读数为数十欧姆的一对引脚,此时黑表笔的引脚为控制极G,红表笔的引脚为阴极K,另一空脚为阳极A此时黑表笔接已判断了的阳极A,红表笔仍接阴极K此时万用表指针应不动。用短线瞬间短接阳极A和控制极G,此时万用表电阻挡指针应向右偏转,阻值读数为10欧姆左右。

如阳极A接黑表笔,阴极K接红表笔时,万用表指针发生偏转,说明该单向可控硅已击穿损坏。

2) 双向可控硅的检测。

用万用表电阻R*1Ω挡,用红、黑两表笔分别测任意两引脚间正反向电阻,结果其中两组读数为无穷大。若一组为数十欧姆时,该组红、黑表所接的两引脚为第一阳极A1和控制极G,另一空脚即为第二阳极A2。

确定A1、G极后,再仔细测量A1、G极间正、反向电阻,读数相对较小的那次测量的黑表笔所接的引脚为第一阳极A1,红表笔所接引脚为控制极G。将黑表笔接已确定的第二阳极A2,红表笔接第一阳极A1,此时万用表指针不应发生偏转,阻值为无穷大。再用短接线将A2、G极瞬间短接,给G极加上正向触发电压,A2、A1间阻值约10欧姆左右。随后断开A2、G间短接线,万用表读数应保持10欧姆左右。互换红、黑表笔接线,红表笔接第二阳极A2,黑表笔接第一阳极A1。

同样万用表指针应不发生偏转,阻值为无穷大。用短接线将A2、G极间再次瞬间短接,给G极加上负的触发电压,A1、A2间的阻值也是10欧姆左右。随后断开A2、G极间短接线,万用表读数应不变,保持在10欧姆左右。符合以上规律,说明被测双向可控硅未损坏且三个引脚极性判断正确。

检测较大功率可控硅时,需要在万用表黑笔中串接一节1.5V干电池,以提高触发电压。
