电阻器尺寸和封装标准
电阻器有多种不同的封装样式和尺寸。目前常用的是矩形表面贴装 (SMD) 电阻器,但老式轴向电阻器仍然在通孔设计中广泛使用。
SMD 电阻尺寸
表面贴装电阻器的形状和尺寸已标准化,大多数制造商都使用 JEDEC 标准。贴片电阻的尺寸由数字代码表示,例如0603。该代码包含封装的长度和宽度。因此,英制代码 0603 表示长度为 0.060",宽度为 0.030"。
SMD 封装代码可以英制或公制单位给出。一般来说,英制代码更常用于表示包装尺寸。令人困惑的是,即使使用英制命名约定,在印刷电路板 (PCB) 的设计过程中也经常使用公制尺寸。一般来说,您可以假设代码以英制单位为单位,但使用的尺寸以毫米为单位。所使用的 SMD 电阻器尺寸主要取决于所需的额定功率、PCB 制造的特征尺寸以及拾放设备的限制。下表列出了常用表面贴装封装的尺寸和规格。
电阻器尺寸
当设计表面贴装元件时,应使用正确的焊盘尺寸和焊盘图案。下表显示了常见表面贴装封装的焊盘图案的推荐尺寸。下表列出了回流焊接的尺寸。对于波峰焊接,使用较小的焊盘。
轴向电阻器尺寸

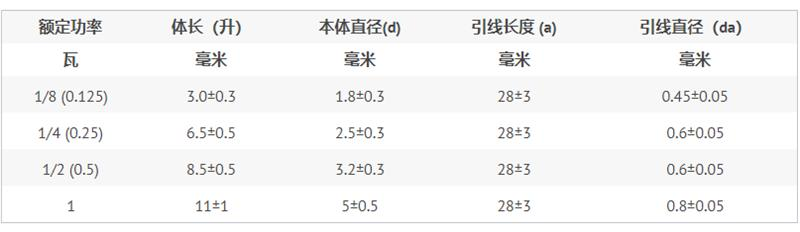

轴向电阻器的尺寸不像SMD电阻器那样标准化,不同制造商使用的尺寸通常略有不同。此外,轴向电阻器的尺寸取决于额定功率和电阻器的类型,例如碳成分、线绕、碳膜或金属膜。下表给出了常见碳膜和金属膜轴向电阻器的尺寸。每当需要知道确切的尺寸时,请务必检查组件的制造商数据表。
轴向电阻尺寸
MELF 电阻器封装尺寸
金属电极无引线面 (MELF) 是另一种表面贴装电阻器封装。使用 MELF 代替标准 SMD 封装的主要优点是较低的热系数和更好的稳定性。薄膜 MELF 电阻器的电阻温度系数( TCR) 通常在 25-50 ppm/K 之间,而标准厚膜 SMD 电阻器的 TCR 通常 > 200 ppm/K。MELF 电阻器的 TCR 较低是由于其圆柱形结构。这种圆柱形结构也给封装带来了明显的缺点,主要是当必须使用拾放机来放置元件时。由于其形状为圆形,因此需要特殊的吸盘和更多的真空。
常见的 MELF 封装尺寸有三种:MicroMELF、MiniMELF 和 MELF。下表列出了这些类型的特征。
MELF电阻
