数十年来，芯片封装技术一直追随着IC的发展而发展，为了应对集成电路封装的严格要求与I/O引脚数快速增加，带来的功耗增大，在上世纪90年代，BGA（球栅阵列或焊球阵列）封装应运而出。

那BGA封装的优势是什么？和其他封装方式有什么区别？

1）引脚布局和密度

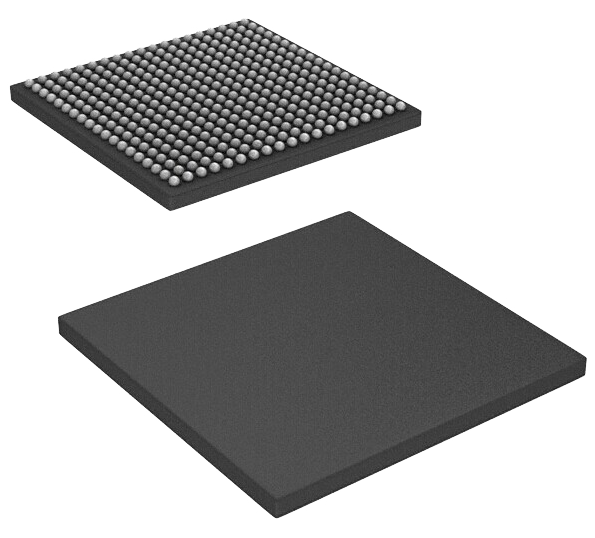

传统的引脚封装（如DIP、SOP等）通常将芯片的引脚排列在封装的两侧或四周。而BGA封装将芯片的引脚分布在整个底部，并以球形焊点进行连接。这种布局使得BGA封装可以实现更高的引脚密度，可以使内存容量不变的情况下，体积缩小到三分之一。从而适用于需要大量引脚的高性能芯片，如处理器和图形芯片。

2）制造工艺

传统的引脚封装制造过程通常需要手工进行引脚对准和焊接操作，这些过程都比较耗时且容易产生错误。相比之下，BGA封装通常采用自动化设备进行制造，不需要手工引脚对准和焊接。这使得BGA封装制造过程更加高效、可靠，并且降低了制造成本。

3）散热性能

传统引脚封装通常没有特殊的散热设计。而BGA封装往往具有金属底部，其较大的接触面积有助于更好地传导热量。此外，通过焊球连接芯片和基板，可以形成一个较强的热传导路径，使得芯片中产生的热量能够更有效地散发到外部环境中。因此，相比其他封装方式，BGA封装在散热性能方面更加优秀。

4）信号传输和干扰

在传统的引脚封装中，引脚通过长而窄的导线连接到芯片和基板之间。这样的连接方式容易受到信号噪音和串扰的影响。相比之下，BGA封装通过焊球连接芯片和基板，信号传输路径更短且更稳定，有效降低了信号干扰的风险，提供更可靠的信号传输。

5）机械稳定性

由于BGA封装使用焊球将芯片固定在基板上，它具有较低的机械位移和较高的抗冲击能力。与传统引脚封装相比，BGA封装在需要频繁移动或受到机械振动的设备中更加可靠，如笔记本电脑、智能手机等。

BGA封装因其优越的性能，特别适合集成度高、功耗大的芯片，如微处理器和图形芯片等高性能集成电路，因此广泛使用于通信设备、计算机、汽车电子、消费类电子产品、工业控制与仪器设备等多个领域。

以上是金誉半导体整理的关于BGA的优势以及与其他封装的区别，如果你还有不同的想法，可以在评论区留言
