快恢复二极管

快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。

快恢复二极管的反向恢复时间一般为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏。

整流二极管

整流二极管是一种将交流电能转变为直流电能的半导体器件。通常包含一个PN结，有正极和负极两个端子。整流二极管一般为平面型硅二极管，用于各种电源整流电路中。

快恢复二极管与整流二极管有什么区别呢，金誉半导体从以下三个方面进行分析。

一、特性不同

1.快恢复二极管：快恢复二极管由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。

2.整流二极管：整流二极管是利用PN结的单向导电特性，把交流电变成脉动直流电。整流二极管漏电流较大,多数采用面接触性料封装的二极管。

二、结构不同

1.快恢复二极管：快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。

2.整流二极管：通常它包含一个PN结，有正极和负极两个端子。二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。

三、应用不同

1.快恢复二极管：主要应用于开关电源、PWM脉宽调制器。

2.整流二极管：整流二极管主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用。

如果当下只有整流二极管可以拿来替换呢？是否可以使用？

　　电源有低频也有高频，对于串联型稳压电源，这是一种当输入或输出变化时，通过连续性调整功率管压降来获得稳定的输出电压的一种电源，这种调整管工作时候处于线性放大状态，这种电路对于整流二极管反向恢复时间要求不是很高，因此这种电源整流二极管只要满足最大整流电流。最大反向工作电压以及最大反向工作电流等基本要求就可以了，例如我们经常使用的1N400X系列二极管等。

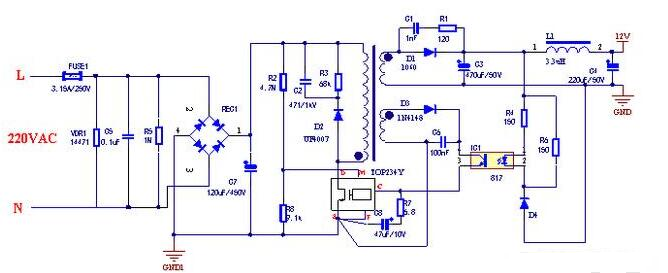

　　但是对于开关型稳压电源，它是通过调整功率管的导通或者截止来获得稳定的输出电压，它在调整管工作于饱和导通状态的时候，整流电路对于使用的整流二极管工作频率相对较高，另外反向恢复时间也要求较短，这时候需要选择快恢复二极管，甚至肖特基二极管。

　　因此，总结一下，对于整流二极管代换可以考虑几个原则：

　　①最大平均整流电流大的整流二极管可以代替整流电流小的二极管代替，反过来就不行；

　　②反向工作电压高的整流二极管可以代替反向电压低的整流二极管，反过来就不行；

　　③工作频率高的整流二极管可以代替工作频率低整流二极管，反过来就不行。

另外快恢复二极管的价格相较于整流二极管要贵很多，耐压越高越贵，所以一般是不会使用快恢复二极管做代替使用的。当然，如果你手边只有快恢复二极管而没有一般的整流管时，只要耐压足够，也可以代替使用。
